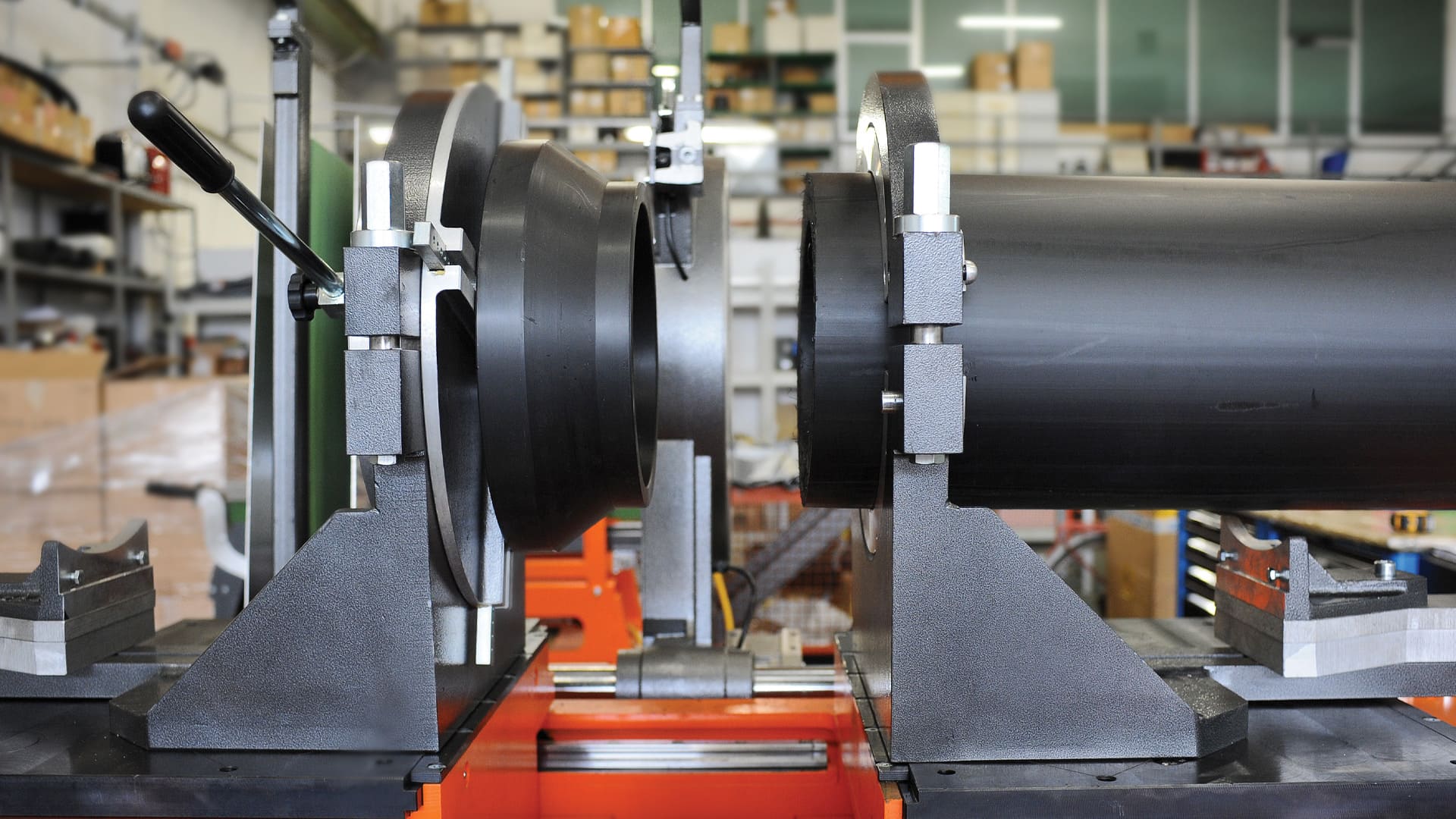

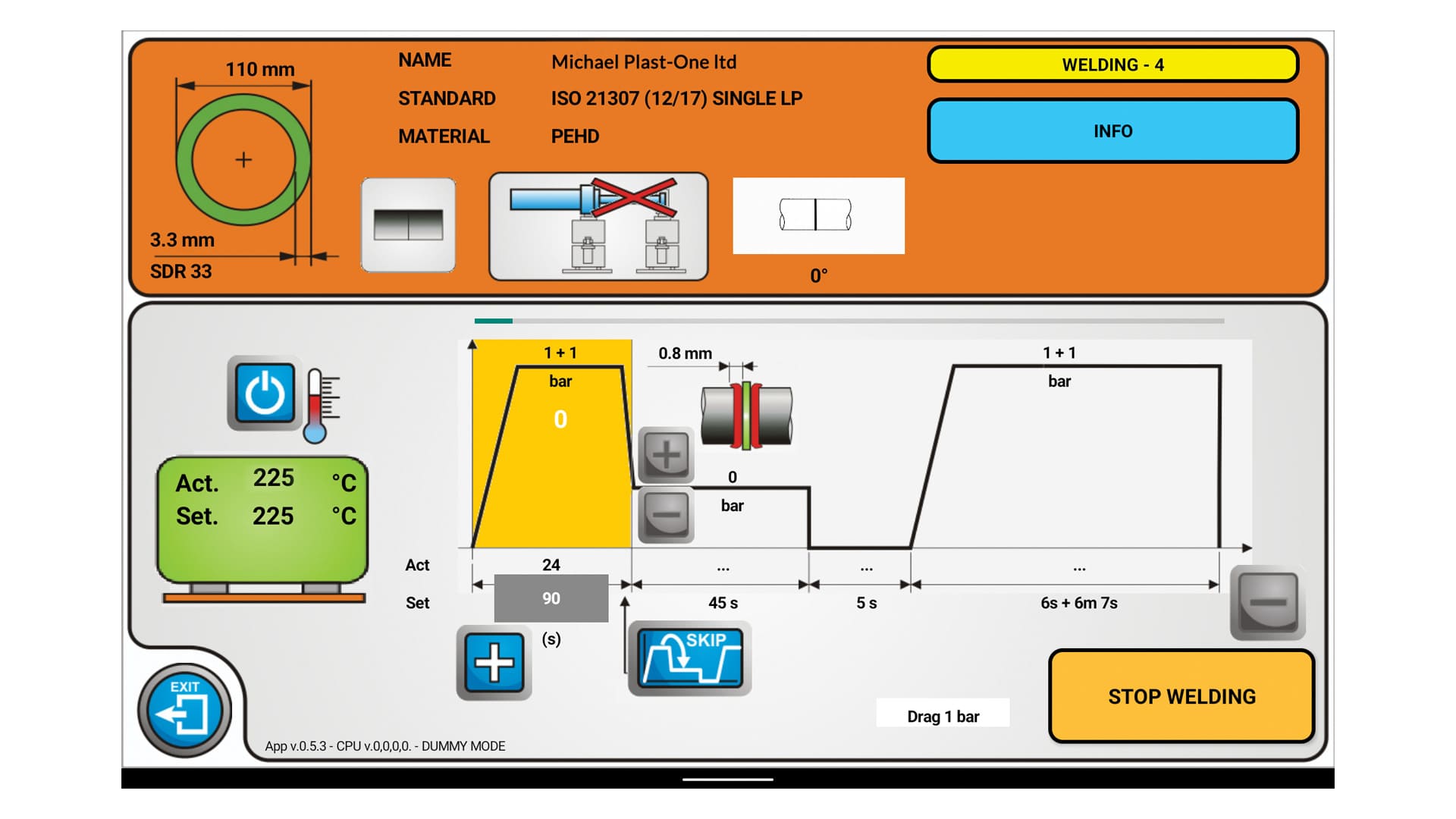

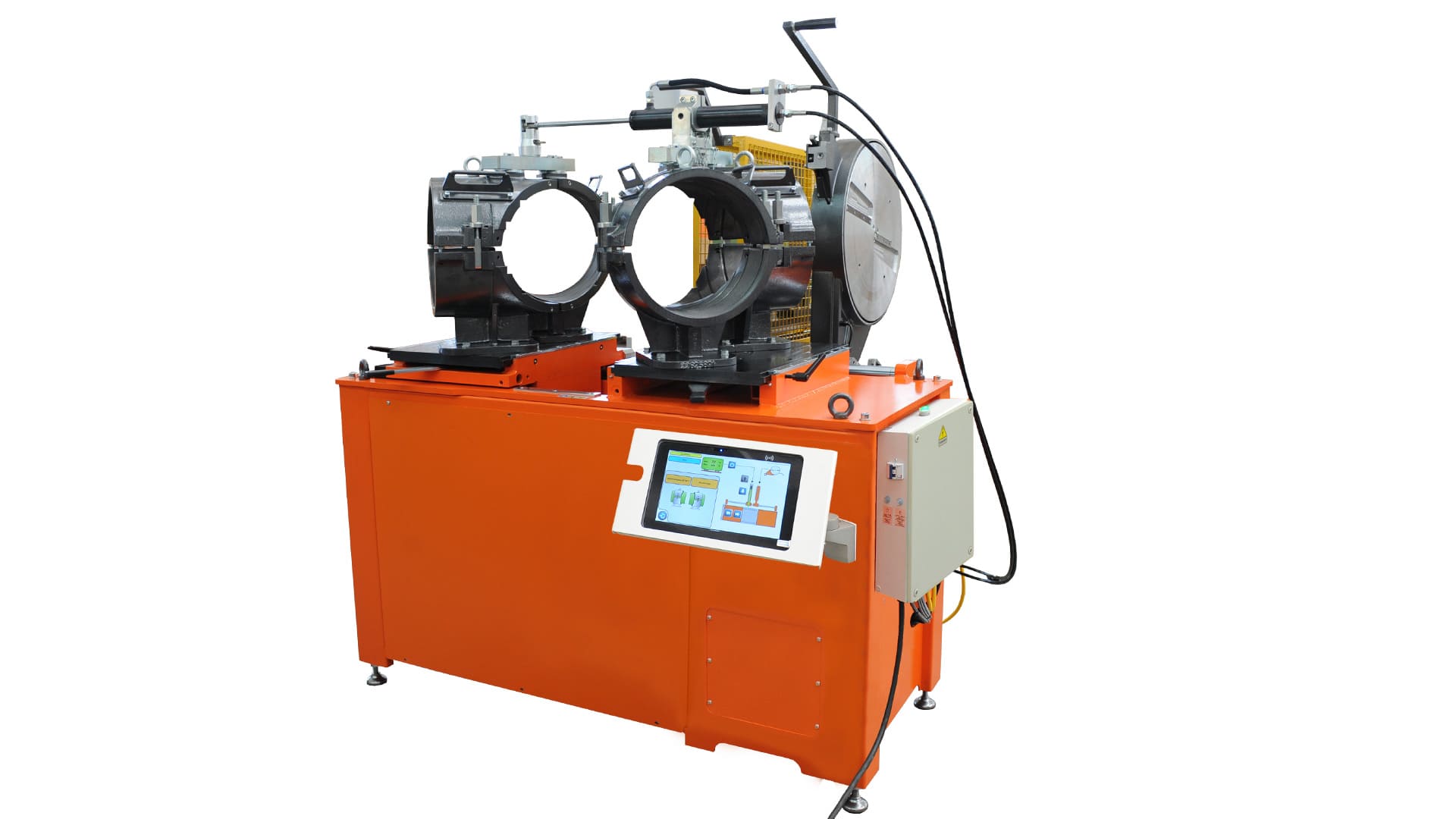

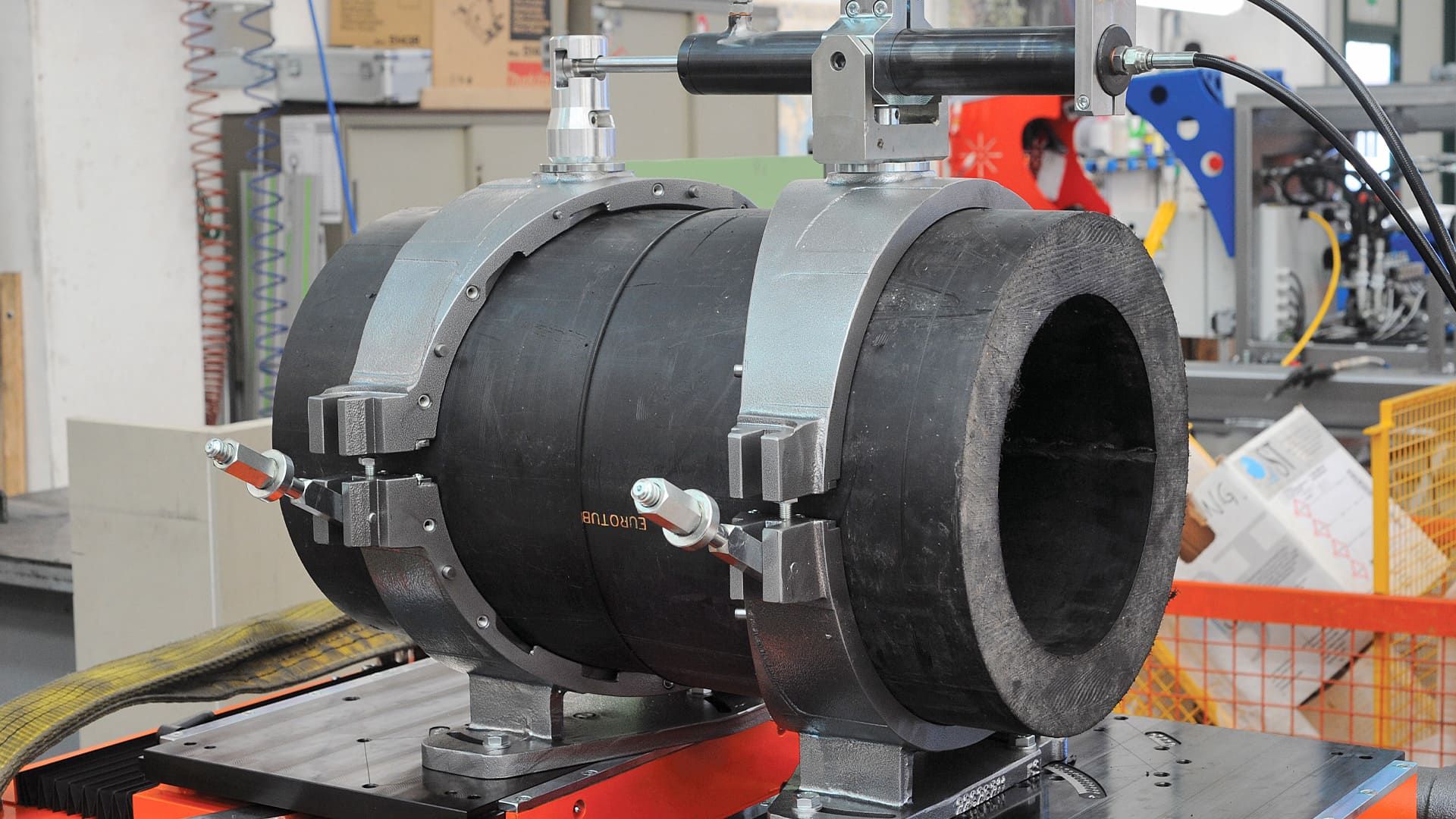

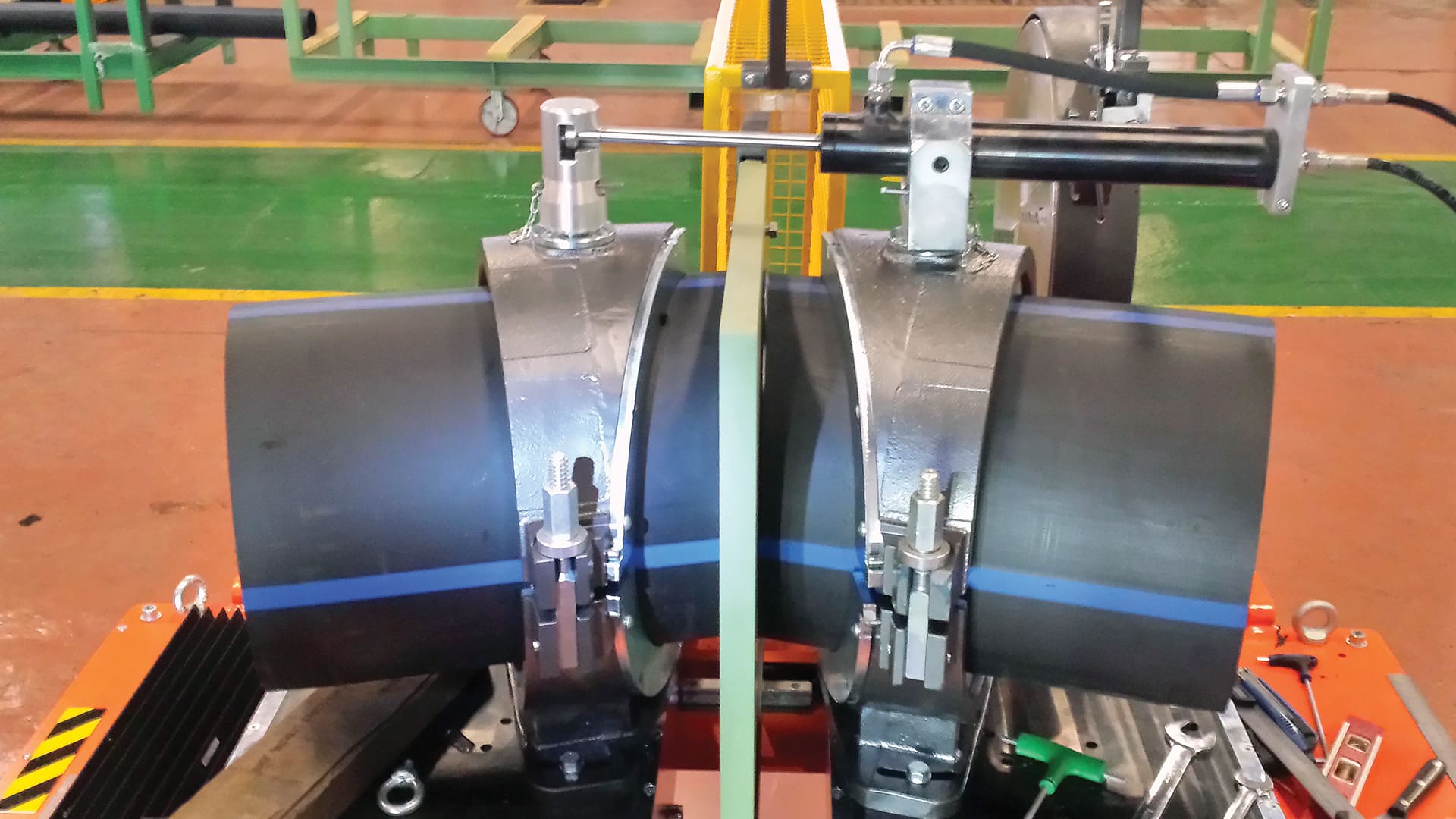

Alfa 16 CNC TAB ist nicht nur die Weiterentwicklung einer CNC-Schweißmaschine zur Herstellung hochwertiger Fittings aus Rohrsegmenten, sondern auch ein neues Premium-Konzept, bei dem Schweißen und Verbinden ein neues Arbeitserlebnis bietet. Die neue grafische Benutzeroberfläche der ALFA 16 CNC TAB erleichtert das Schweißen, während der vernetzte Arbeitszyklus in Echtzeit dem Kunden neue Produktivitätsszenarien eröffnet. Erfüllt die Anforderungen von Industrie 4.0.
TECHNOLOGY Herstellen von Fittings
EIGENSCHAFTEN
TECHNISCHE DATEN
| Arbeitsbereich Kurven 0° ÷ 60° | 4” ÷ 16 IPS 4” ÷ 14” DIPS |
| Arbeitsbereich Braghe 45° ÷ 60° | 4” ÷ 12 IPS 4” ÷ 10” DIPS 45° ÷ 60° |
| Tees Arbeitslager | 4” ÷ 12 IPS 4” ÷ 10” DIPS |
| Croci-Arbeitslager | 4” ÷ 12 IPS 4” ÷ 10” DIPS |
| Druckbereich | 0 ÷ 150 bar |
| Schweißsystem | CNC |
| Verbindung | USB-Typ-A-Anschluss |

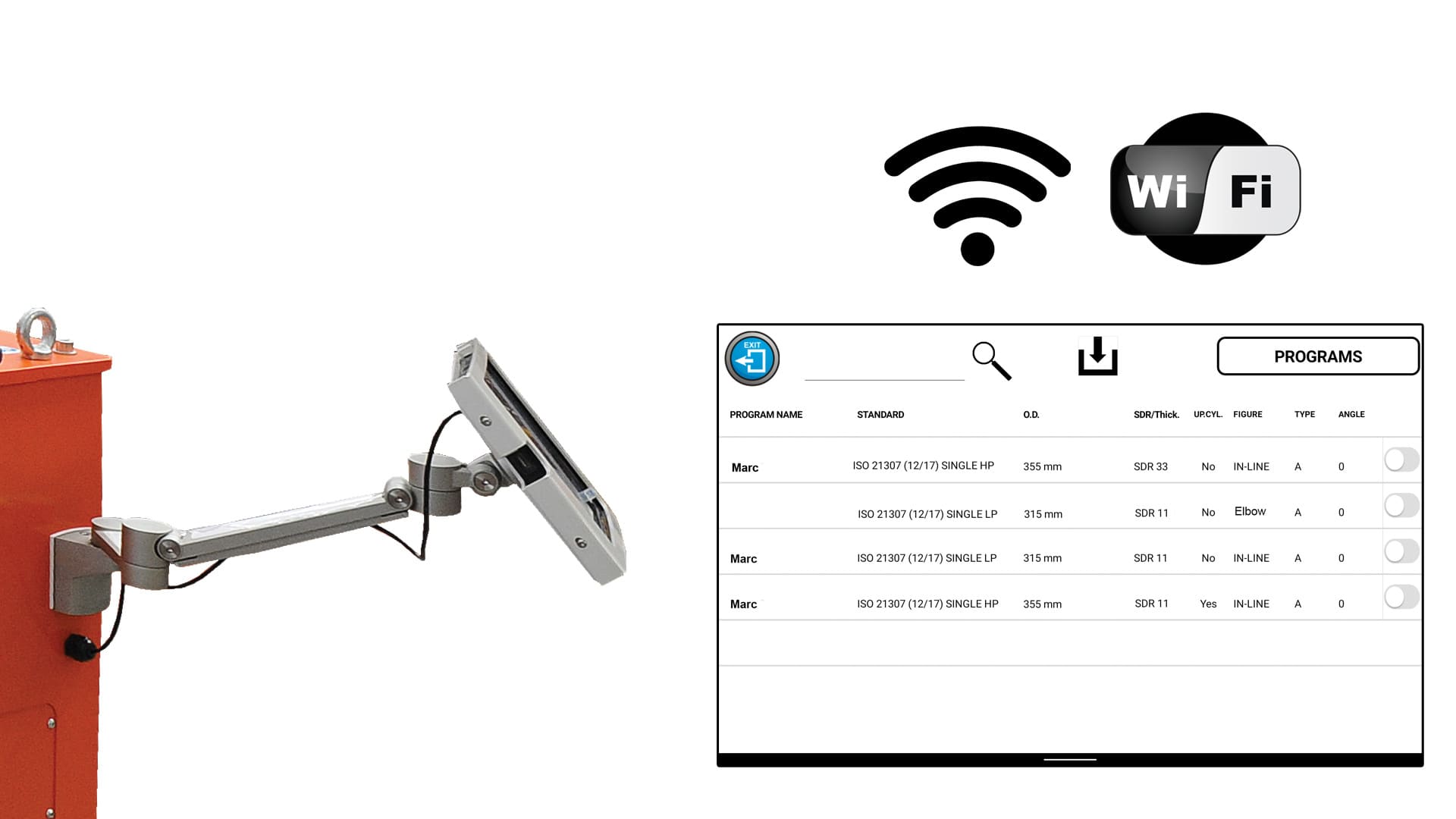

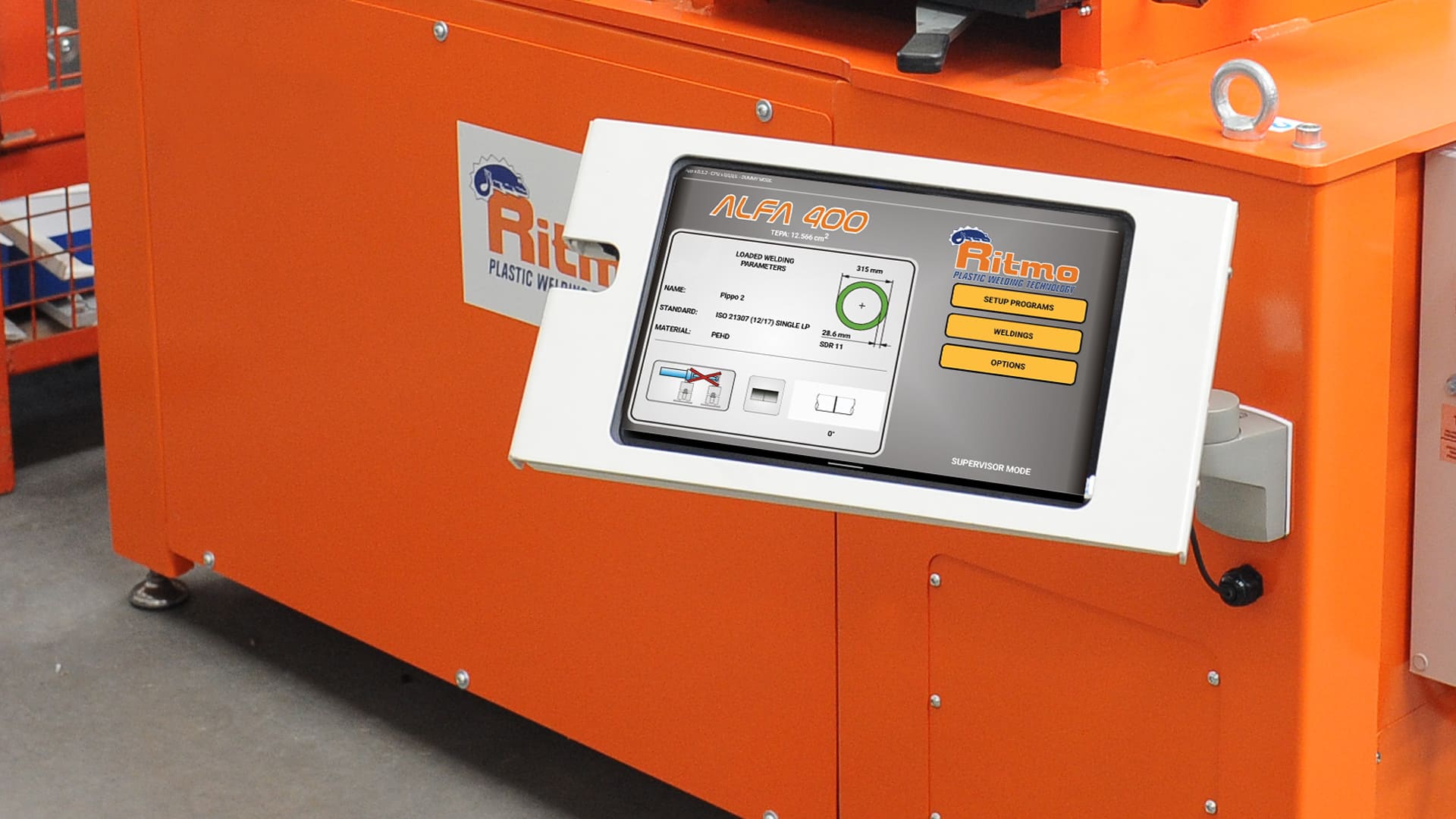

| Tablette | 10” |

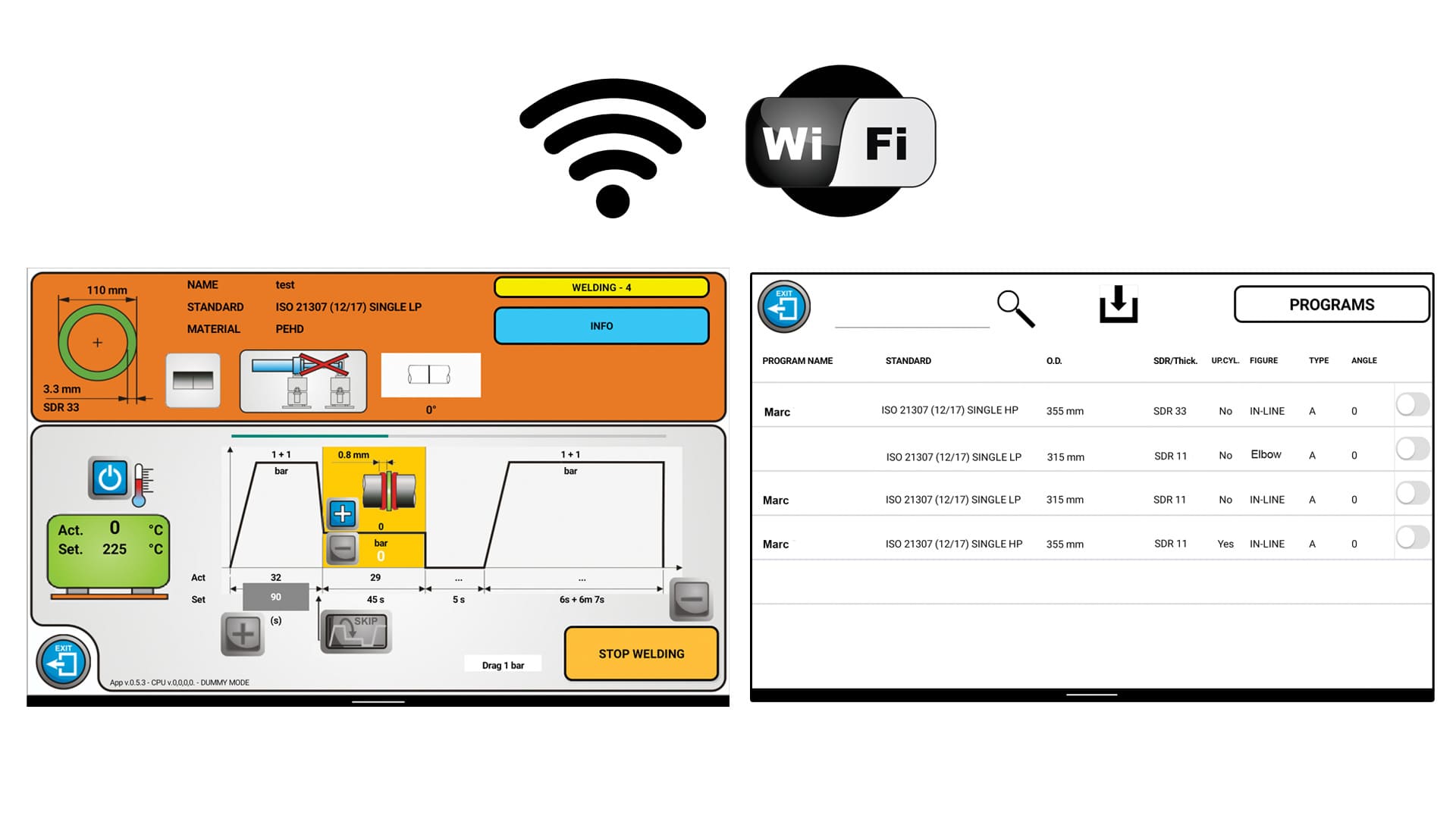

| W-lan | Ja |
| Schweißbericht | PDF - CSV |
| Erinnerung | >16 |
| Versorgung | 230 V einphasig 50/60 Hz; 400 V dreiphasig 50/60 Hz |
| Absorption | 7400 W |
| Arbeitstemperatur | 180° ÷ 280° C (356° ÷ 536° F) |
| Arbeitsumgebungstemperatur | -5° ÷ 40° C (23° ÷ 104° F) |
| Maße | 168 x 219 x 180 cm 55,1" x 71,9" x 59,1" |
| Gewicht | 647 kg (1426 lb) |
STANDARDAUSRÜSTUNG
